白色点焊机使用说明书



白色点焊机使用说明书



、公司简介:

    北京长宏建翔科技发展有限公司是一家专业研制、生产、销售超声波工业设备的生产型工厂。

本公司生产的系列超声波熔接机,整体设计坚固耐用,流线型好。采用先进生产技术,该产品已广泛应用于玩具、电子、塑胶、汽车、通信、劳保、医疗设备等行业。除生产系列超声波塑料焊机外,还生产抽板式热板机、热熔焊接机、旋熔机、高频机、超声波清洗机等各种非标设备。

我公司已取得了国家注册商标产品货真价实。我公司已于2012年12月份取得国家ISO9001质量管理体系认证,欢迎来我公司考察指导。

本公司本着以诚为本、以信第一,将一如既往不断提高产品的性能及服务质量。以答谢新老客户的厚爱。

长翔人始终信奉“科技改变工艺、工艺提高效率”!!!

二、超音波熔接机机构原理:

     220V、50Hz之高压电能,利用振动子转换成机械能。如此的机械振动,经由传动子,焊头传至加工物,利用所产生热能打破其分子结构,使工作表面熔接结合,其牢固强度可与本体塑胶相媲美。

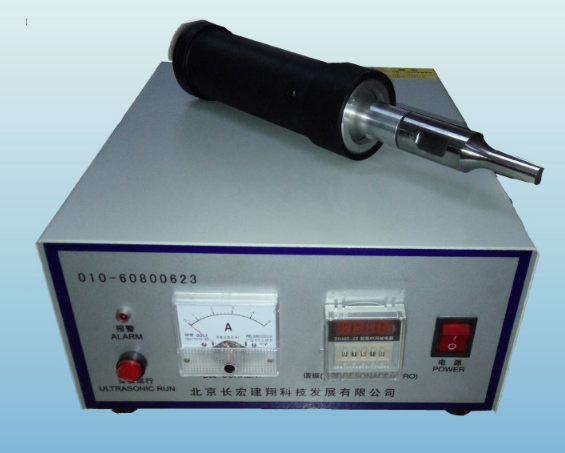

三、推荐超音波焊接机

  1、超音波焊接机型号:CX-900P/600P

  2、超音波焊接机功率:900/600W

  3、工作电源:220V、50Hz、1-2A

  4、超音波焊接机频率:28KHz

  5、超音波焊接机外形尺寸:280mm*210mm*155mm

四、超音波熔接机熔接使用范围:

   装饰、缎带花点焊熔接、铆焊等,主要用于汽车塑件铆点、塑件无纺布、隔音棉焊接、服装、电子、玩具等行业,具有小巧灵活,操作方便价廉实用等优点。

五、超音波点熔接机焊接优点:

超音波焊接是以其快速、清洁、安全等优点实现塑胶接合的先进工艺,发力大,性能可靠;多重保护电路,为企业提供高效益的焊接方法,降低生产成本。

六、部件功能说明:

1、电源开关:电箱的电源接入开关。打开此开关后,本机电源导通,同时电源指示灯亮。

2、焊接时间控制旋钮:设定超音波发振时间,根据加工件的要求,调整此按钮,达到焊接效果。

3、风扇网:电箱内散热的风扇保护网。                    注意:切不可将手指伸入扇网以免刮伤手指,也不可将物品堵住扇网,保持通风流畅。

4、输出控制电缆插座:将电箱内产生的超音波能量通过此插座及边接电缆线传送到手提换能器上。                   注意:电箱工作时,次插座内的电极有高压电流,切不可让其裸露或手触摸。

5、保险管座:本机安全装置之一,内装保险管(2A)。       注意:若电箱超载工作时,保险管内保险丝会自行空断,以保护电箱内其他元件。

6、电源线:连接电箱到外接电源的电源引入线,将插头在电源插座上。

7、焊头:将换能器转换出来的超声波能量通过焊头传送到工作上,再通过人手的作用力达到焊接目的。               注意:焊头的各部尺寸是根据声学传送原理设计制作而成,因此切不可随意改变焊头形状及尺寸,以免影响本机的正常使用或造成焊头报废,更换焊头时必须将电源断开。发振箱:由绝缘材料制成,内装换能器及焊头,供操作者手提之作用。                                         注意:内装换能器是将电箱内引来的高压电流通过换能器将电能转换为机械能,因此请勿私自拆开或将发振箱外壳打(压)碎,以免触电,确保安全。

8、声波控制开关:本声波控制开关是供操作者操作时控制声波发射工作而设,操作时操作者将焊头对准被焊接工作轻按本机开关并用力紧压工作。

9、输出控制电源接头:将电箱内产生的超声波能量通过同电源的连接传送到换能上接头。

七、使用方法:

1、将电源的一端接到发振箱上输出控制电缆接头,另一端接到电箱背面的输出控制电缆插座上,并旋紧。

2、将焊头的连接面擦净,连接在发振箱的换能器上,并用扳手锁紧。                                             注意:连接时,必须确保焊头与换能器间两个连接面吻合,并锁紧。不可因连接螺丝过长或滑牙无法锁紧的现象,否则产生声波传送不畅而导致本机损坏。

3、装卸焊头时必须使用两只扳手将焊头及换能器分别卡住,不得只卡其中一个部分锁紧或装卸,以免导致手持焊把的损坏

4、检查1、2点安装妥当后,将电源线插座插在外接电源插座上,并扳动电源开关,这时电源指示灯亮。

5、轻压声波控制开关,这时能听到声波传送到焊头时焊头发出的”吱吱“声,说明本机工作正常,即可投入使用。

6、本机在工作出现异常时,切勿私自拆开设备,请通知供应商或将设备寄到生产商检查维修。

八、调试:

1、手提式超声波塑料焊接机在出厂前已经调试完毕,如无异常情况,打开电源,调整焊接时间至适当位置就可直接使用。
